實際規定，當晶閘管元件陽極與陰極之間加上6V直流電壓時，能使元件導通的控制極最小電流(電壓)稱為觸發電流(電壓)。在晶閘管陽極與陰極間加上反向電壓時，開始晶閘管處于反向阻斷狀態，只有很小的反向漏電流流過。當反向電壓增大到某一數值時，反向漏電流急劇增大，這時，所對應的電壓稱為反向不重復峰值電壓(URSM)，或稱反向轉折(擊穿)電壓(UBR)。可見，晶閘管的反向伏安特性與二極管反向特性類似。為了正確選用晶閘管元件，必須要了解它的主要參數，一般在產品的目錄上都給出了參數的平均值或極限值，產品合格證上標有元件的實測數據。 (1)斷態重復峰值電壓UDRM 在控制極斷路和晶閘管正向阻斷的條件下，可以重復加在晶閘管兩端的正向峰值電壓，其數值比正向轉折電壓小100V。 (2)反向重復峰值電壓URRM 在控制極斷路時，可以重復加在晶閘管元件上的反向峰值電壓，此電壓數值規定比反向擊穿電壓小100V。
通常把UDRM與UDRM中較小的一個數值標作器件型號上的額定電壓。由于瞬時過電壓也會使晶閘管遭到破壞，因而在選用的時候，額定電壓一個應該為正常工作峰值電壓的2~3倍，作為安全系數。 (3)額定通態平均電流(額定正向平均電流)IT 在環境溫度不大于40oC和標準散熱即全導通的條件下，晶閘管元件可以連續通過的工頻正弦半波電流(在一個周期內)的平均值，稱為額定通態平均電流IT，簡稱額定電流。 (4)維持電流IH在規定的環境溫度和控制極斷路的條件下，維持元件繼續導通的最小電流稱為維持電流IH 。一般為幾十毫安~一百多毫安，其數值與元件的溫度成反比，在120攝氏度時維持電流約為25攝氏度時的一半。當晶閘管的正向電流小于這個電流時，晶閘管將自動關斷。
判別各電極:根據普通晶閘管的結構可知，其門極G與陰極K極之間為一個PN結，具有單向導電特性，而陽極A與門極之間有兩個反極性串聯的PN結。因此，通過用萬用表的R×100或R×1 k Q檔測量普通晶閘管各引腳之間的電阻值，即能確定三個電極。具體方法是:將萬用表黑表筆任接晶閘管某一極，紅表筆依次去觸碰另外兩個電極。若測量結果有一次阻值為幾千歐姆(kΩ)，而另一次阻值為幾百歐姆(Ω)，則可判定黑表筆接的是門極G。在阻值為幾百歐姆的測量中，紅表筆接的是陰極K，而在阻值為幾千歐姆的那次測量中，紅表筆接的是陽極A，若兩次測出的阻值均很大，則說明黑表筆接的不是門極G，應用同樣方法改測其他電極，直到找出三個電極為止。
在使用IGBT的場合，當柵極回路不正常或柵極回路損壞時(柵極處于開路狀態)，若在主回路上加上電壓，則IGBT就會損壞，為防止此類故障，應在柵極與發射極之間串接一只10KΩ左右的電阻。在安裝或更換IGBT模塊時，應十分重視IGBT模塊與散熱片的接觸面狀態和擰緊程度。為了減少接觸熱阻，最好在散熱器與IGBT模塊間涂抹導熱硅脂。一般散熱片底部安裝有散熱風扇，當散熱風扇損壞中散熱片散熱不良時將導致IGBT模塊發熱，而發生故障。因此對散熱風扇應定期進行檢查，一般在散熱片上靠近IGBT模塊的地方安裝有溫度感應器，當溫度過高時將報警或停止IGBT模塊工作 。

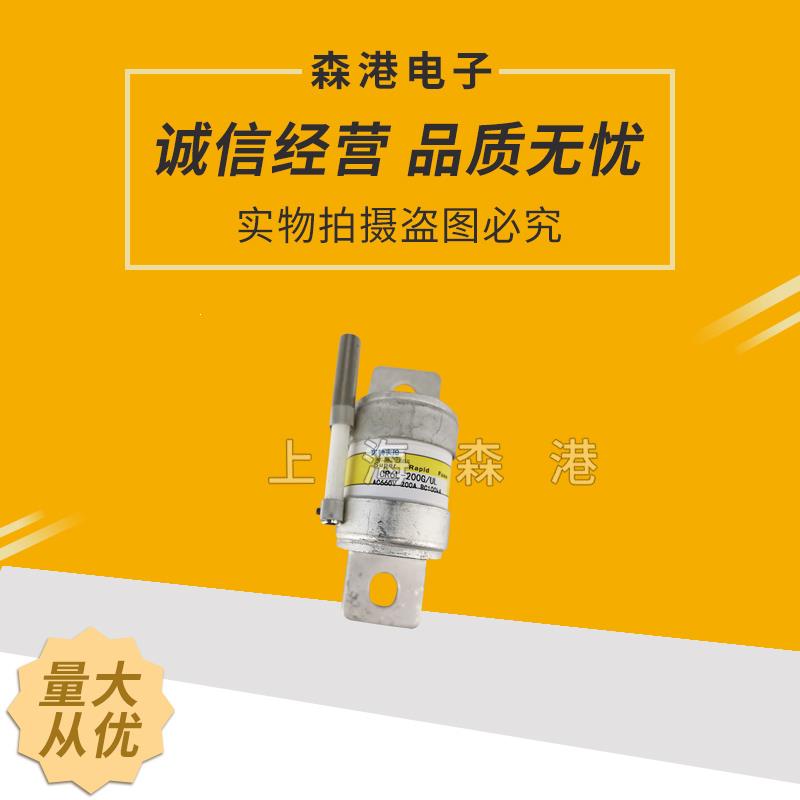

產品主要應用在：變頻器、逆變焊機、高頻感應加熱、UPS電源、逆變電源、商用電磁爐等領域。
