從前面對整流橋帶散熱器來實現其散熱過程的分析中可以看出，整流橋主要的損耗是通過其背面的散熱器來散發的，因此在此討論整流橋殼溫如何確定時，就忽約其通過引腳的傳熱量?，F(xiàn)結合RS2501M整流橋在110VAC電源模塊上應用的損耗（最大為22.0W）來分析。假設整流橋殼體外表面上的溫度為結溫（即150.0C），表面換熱系數為50.0W/m2C（在一般情況下，強迫風冷的對流換熱系數為20~40W/m2C）。那么在環境溫度為55.0C時，整流橋的結溫與殼體正面的溫差遠遠小于結溫與殼體背面的溫差，也就是說，實際上整流橋的殼體正表面的溫度是遠遠大于其背面的溫度的。如果我們?cè)跍y(cè)量時，把整流橋殼體正面溫度（通常情況下比較好測量）來作為我們計算的殼溫，那么我們就會過高地估計整流橋的結溫了！那么既然如此，我們應該怎樣來確定計算的殼溫呢？由于整流橋的背面是和散熱器相互連接的，并且熱量主要是通過散熱器散發，散熱器的基板溫度和整流橋的背面殼體溫度間只有接觸熱阻。一般而言，接觸熱阻的數值很小，因此我們可以用散熱器的基板溫度的數值來代替整流橋的殼溫，這樣不僅在測量上易于實現，還不會給最終的計算帶來不可容忍的誤差。
整流橋的bai整流作用是通過二極管du的單向?qū)ㄔ韥?lái)zhi完dao成工作的，通俗的來說二極管它是正向?qū)ê?/span>反向截止，也就是說，二極管只允許它的正極進正電和負極進負電。二極管只允許電流單向通過，所以將其接入交流電路時它能使電路中的電流只按單向流動。整流橋就是將整流管封在一個殼內了。分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起。半橋是將四個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路， 選擇整流橋要考慮整流電路和工作電壓。
整流橋作為一種功率元器件，非常廣泛。應用于各種電源設備。其內部主要是由四個二極管組成的橋路來實現把輸入的交流電壓轉化為輸出的直流電壓。
在整流橋的每個工作周期內，同一時間只有兩個二極管進行工作，通過二極管的單向?qū)üδ埽呀涣麟娹D(zhuǎn)換成單向的直流脈動電壓。
.
整流橋內部主要是由四個二極管組成的橋路來實現把輸入的交流電壓轉化為輸出的直流電壓。在整流橋的每個工作周期內，同一時間只有兩個二極管進行工作，通過二極管的單向導通功能，把交流電轉換成單向的直流脈動電壓。對一般常用的小功率整流橋（如：RECTRON SEMICONDUCTOR的RS2501M）進行解剖會發現，該全波整流橋采用塑料封裝結構（大多數的小功率整流橋都是采用該封裝形式）。橋內的四個主要發熱元器件——二極管被分成兩組分別放置在直流輸出的引腳銅板上。在直流輸出引腳銅板間有兩塊連接銅板，他們分別與輸入引腳（交流輸入導線）相連，形成我們?cè)谕庥^上看見的有四個對外連接引腳的全波整流橋。由于該系列整流橋都是采用塑料封裝結構，在上述的二極管、引腳銅板、連接銅板以及連接導線的周圍充滿了作為絕緣、導熱的骨架填充物質——環氧樹脂。
整流橋就是將整流管封在一個殼內了，分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起。半橋是將兩個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路， 選擇整流橋要考慮整流電路和工作電壓。

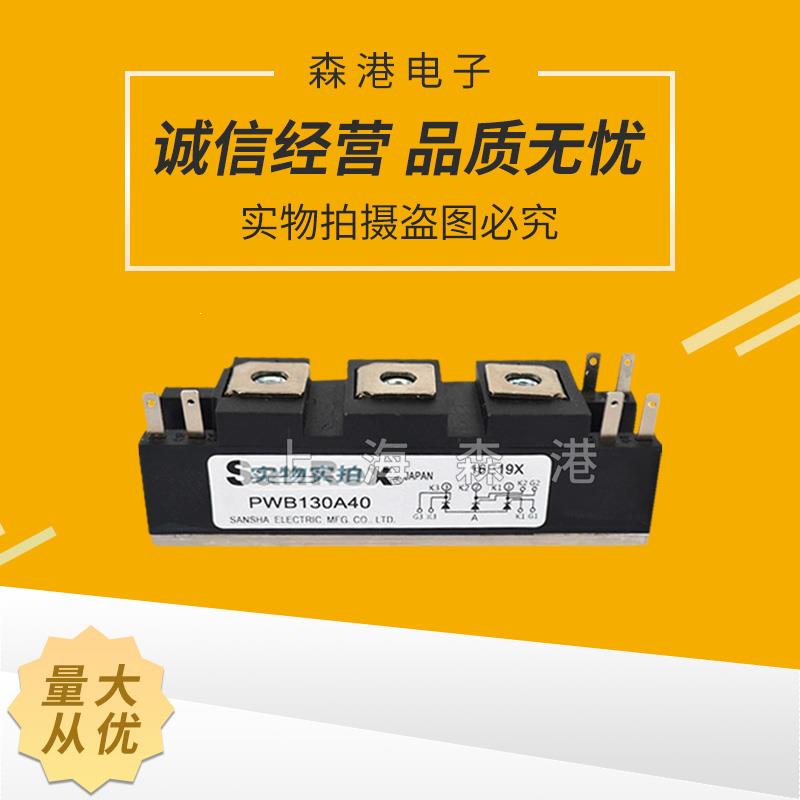

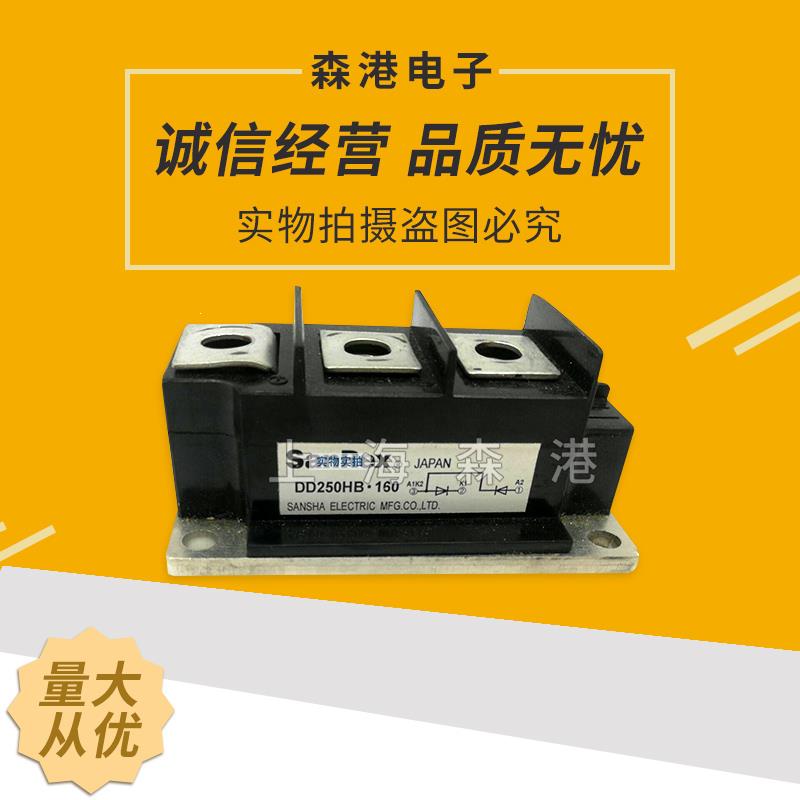

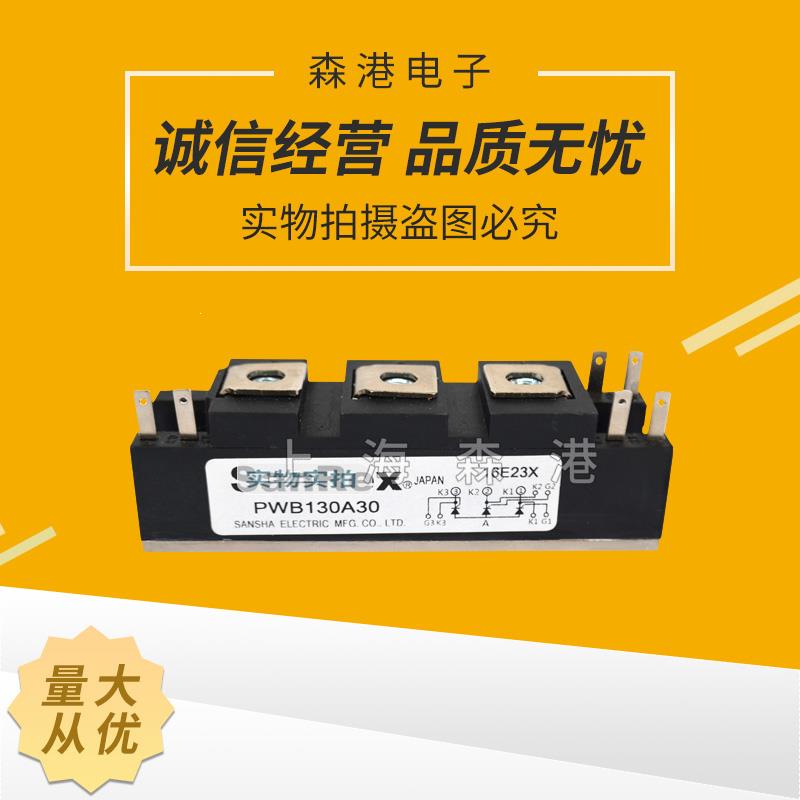

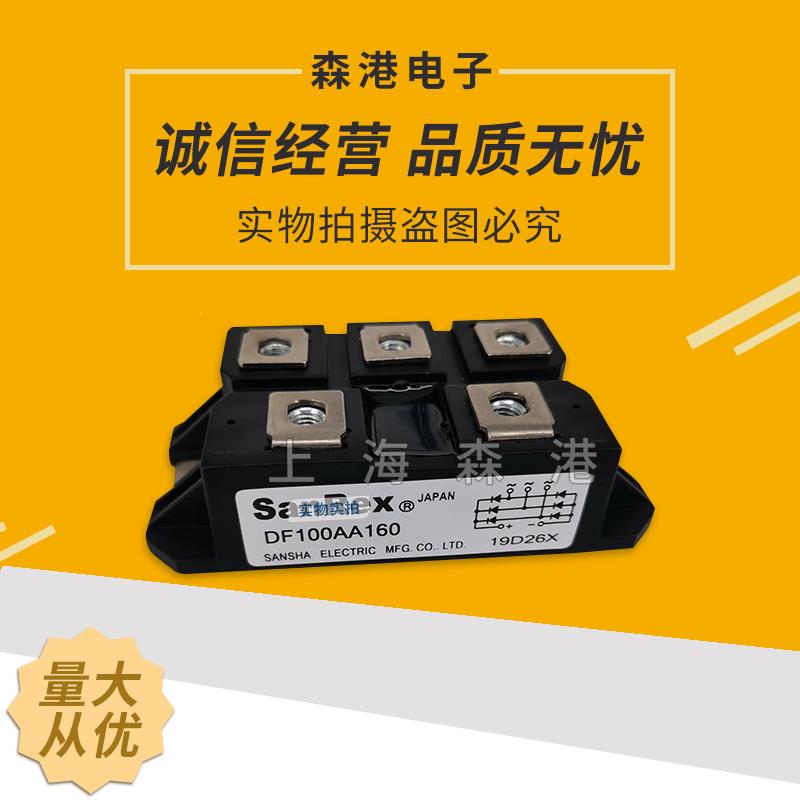

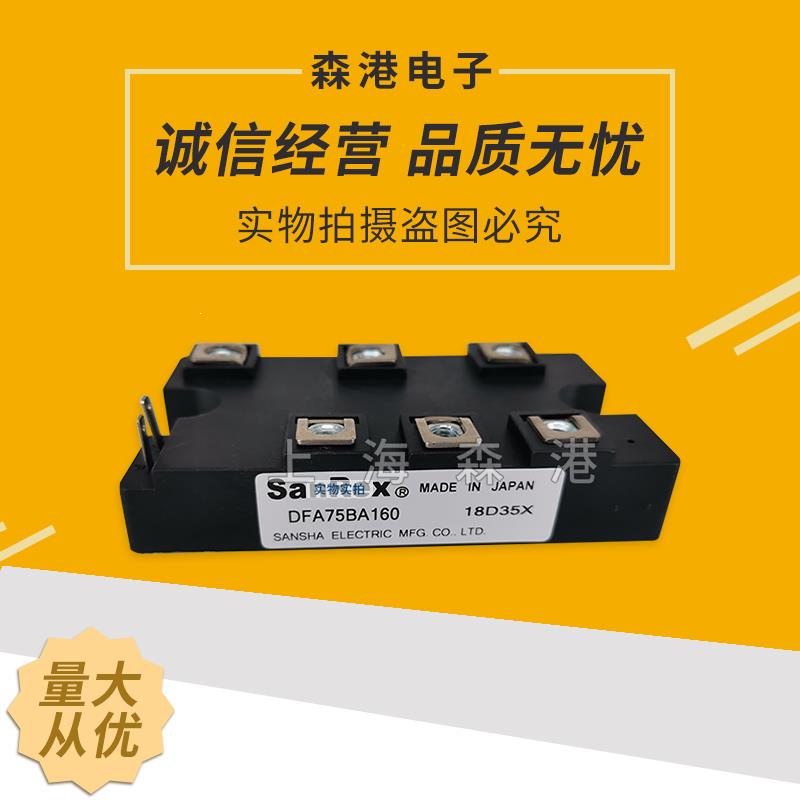

整流橋就是將數個整流管封在一個殼內，構成一個完整的整流電路。當功率進一步增加或由于其他原因要求多相整流時三相整流電路就被提了出來。三相整流橋分為三相全波整流橋(全橋)和三相半波整流橋(半橋)兩種。選擇整流橋要考慮整流電路和工作電壓。對輸出電壓要求高的整流電路需要裝電容器，對輸出電壓要求不高的整流電路的電容器可裝可不裝。整流二極管的作用具有明顯的單向?qū)щ娦?。整流二極管可采用半導體鍺或硅等材料制造。硅整流二極管的作用可以有效的擊穿電壓高，反向漏電流小，高溫性能優良。整流二極管的作用是利用PN結單向?qū)щ娞匦?，把交流電轉變成脈動直流電。整流二極管的電流較大，大多采用面接觸性料封裝。那么整流二極管的作用主要有哪些呢？下面就是小編對于整流二極管的作用的具體介紹。
整流二極管的作用中的反向性，是當整流二極管外加反向電壓不超過一定范圍時，通過整流二極管的電流少數載流子漂移運動從而形成的反向電流。由于整流二極管的作用反向電流很小，整流二極管處于截止?fàn)顟B(tài)。整流二極管的反向飽和電流受溫度影響。一般硅整流二極管的作用反向電流比鍺整流二極管的作用小得多，小功率硅整流二極管的反向飽和電流在nA數量級，小功率鍺整流二極管在μA數量級。當整流二極管溫度升高時，半導體受熱激發，少數載流子數目也會增加。整流二極管的作用中的反向擊穿，反向擊穿按機理原理分為齊納擊穿和雪崩擊穿兩種情況。整流二極管在高摻雜濃度的情況下，整流二極管因勢壘區寬度很小，反向電壓較大會破壞勢壘區內共價鍵結構，使電子脫離共價鍵束縛，產生電子空穴，整流二極管的作用中的另一種擊穿為雪崩擊穿。當整流二極管反向電壓增加到較大數值時，外加電場會使電子漂移速度加快，從而使整流二極管共價鍵中的價電子相碰撞，把價電子撞出共價鍵，產生新的電子空穴對。
